上海宙际实业有限公司

有线电视系统技术方案书

1.

1 有线电视系统·······································2

1 公司简介·············································3

2 设计原则·············································4

3 系统结构·············································5

4 节目设计·············································7

5 系统施工·············································7

6 售后培训·············································8

5 产品概述·············································12

6 设备清单·············································19

有线电视器材前端传输设备：接收天线，工程接收机，机柜，放大器，电视墙，控制台，邻频调制器、解调器、混合器、机顶盒等，分高、中、低不同等级。公司产品凭完备的功能、稳定的质量、完善的服务、有竞争性的价格成为行业内的主流产品之一。

上海宙际实业有限公司在在郑州，成都，西安，深圳，杭州等均设有办事机构，通过正确的经营思路及完善的服务体系让公司在业界拥有广泛的知名度并赢得了客户的信任和大力支持，强大的技术开发和客户服务队伍已为中国不同行业的客户提供众多的电子产品设计方案。
   上海宙际实业有限公司经营理念着重于与所有的客户建立长期的互惠的合作关系。在这个领域，从系统设计到工程技术支持，我们将与你们紧密合作达成你们的目标。不管你们公司的规模大小，我们总愿意为你提供周到和贴心的服务!



第二章、系统设计原则

方案设计中充分考虑可能完善的整体规划，围绕当前应用需求的特点,本着实用与发展相结合的总体原则：以满足目前的应用为出发点，合理优化设计方案；并兼顾未来的应用需求和技术发展，为系统在技术上提供有效的平滑过渡环境。

2． 先进性、灵活性、高性价比

先进性指该系统技术水平在同等规模与同等造价条件下具有国内领先水平，并能适应今后若干年发展需要。

系统标准采用以860MHz固定频道中频调制器为主配置少量870MHz捷变频调制器混合使用，其优点是可以兼配固定频道调制器优良的性能指标和低造价，又能够利用部分捷变调制器合理地传播于无干扰频段，灵活设置特别需求的电视频道和其他开路信号占用频道的问题。

2.科学性、政策性

在保证系统先进性的同时，科学合理的设计前端系统，是整个系统能否高水平运行的重要条件。目前境内卫星电视信号绝大多数已经转为数字电视信号，因此选用数字卫星电视接收机已成为必要和必须。

3.可靠、安全性

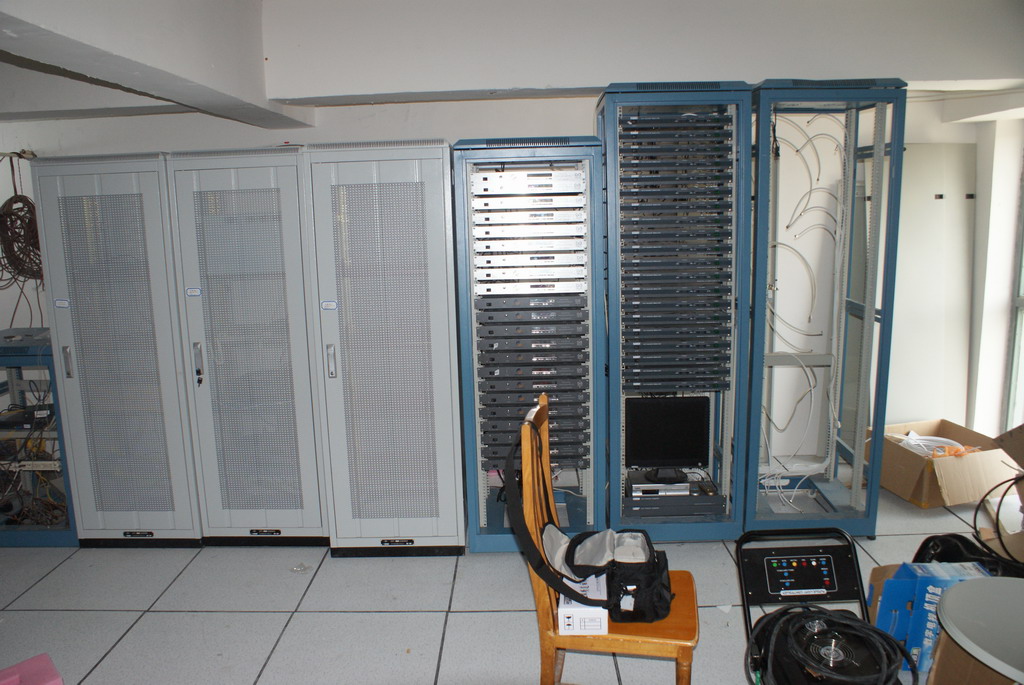

本系统设计为无人值守，常年加电运行。因此系统选用先进、成熟、稳定、可靠、安全的产品，是已在类似工程中使用过许多的，证明能适应各种环境的设备。使之适应各种气象条件和供电干扰。建议提供一间15-25平方米的房间做为卫星电视前端机房安置机柜，以便管理及维护。



第三章、系统设计结构

1．信号接收部分

其任务是通过天线把空中的卫星电视信号接收下来送往系统中去进行处理；主要设备包括接收天线、高频头。

2．信号处理部分

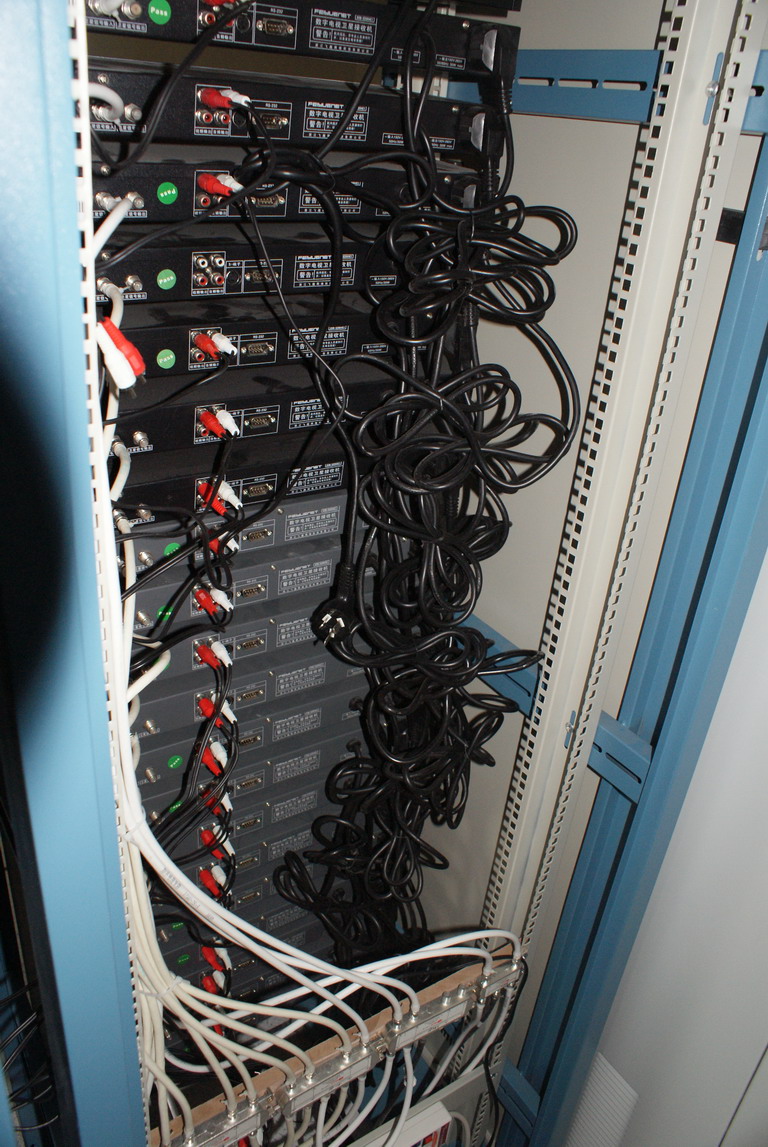

通称电视前端部分，其任务是将天线接收下来的卫星信号通过卫星接收机或专用解码器输出音视频信号，再经调制、混合、放大等，最后经过传输系统送到终端分配网络部分，其主要设备包括：功分器、数字卫星接收机、专用解码器、调制器、混合器、放大器、机柜等，该部分设备都在前端机房中。

3．输出部分及分配网络部分

其任务是将经过处理的电视信号通过光缆或同轴电缆及分配元件送到各个用户终端。其作用是将前端送来的混合电视信号按一定的电平均匀的传输到各个用户终端，并确保各项指标在规定的范围内，要求分配系统符合广电部《30MHz-1000MHz声音和电视信号的电缆分配系统》GB6510-86标准。这一部分应根据建筑物实际分布情况进行设计，本方案暂不作详细设计。

第四章、系统设备选型及简介



前端系统是卫星电视系统的核心，是系统的中枢。前端系统输出质量的好坏，是整个系统的关键。前端的选型及系统设计是卫星电视系统的基础，超前的设计和系统的高度集成可使业主得到最佳的投资效益。整个电视系统的性能、指标除了取决于设计、调试者的技术水平之外，前端设备的配置是一个非常关键的环节，具体来说就是采用什么样的卫星接收机、调制主机、混合器等，为降低造价前面我们应统筹考虑，精心规划，以免造价过高，因此我们定位为专业级中等偏上档次的设备，关键是性能稳定可靠。

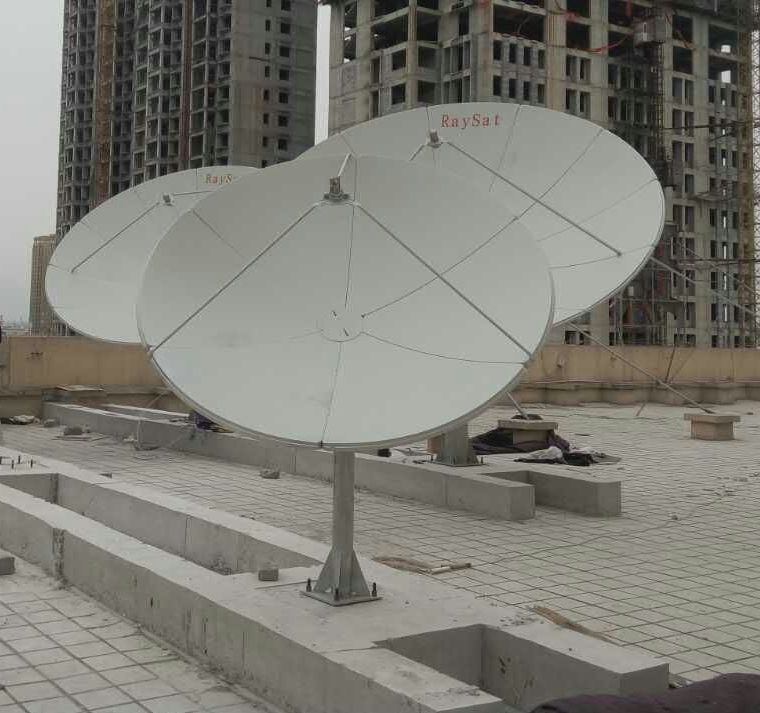

1．卫星接收天线是整个前端系统中使用寿命最长的一个部件，产品明显地划分为廉价的低端产品和优质优价的高端产品两个部分，低端产品的精度和使用寿命十分有限，高端产品价格又太过昂贵，为避免在接收过程中出现马赛克等现象，本着即能保证信号的正常接收又能节省资金的原则，本案中我们选用了-----3M　C波段和-----1.2M　Ku波段天线，这两款天线在国内众多卫星天线中质量较好，是外销型产品，在国内外有良好的口碑，可以确保10年以上的使用寿命。

2．数字卫星接收机全部采用境外平台专业级工程数字卫星接收机，这款机型符合广电总局颁发的标准和MPEG-2＆DVB-S标准，功能齐全，操作方便，画面品质一流，完全满足中国CATV前端卫星数字电视接收的各项要求。

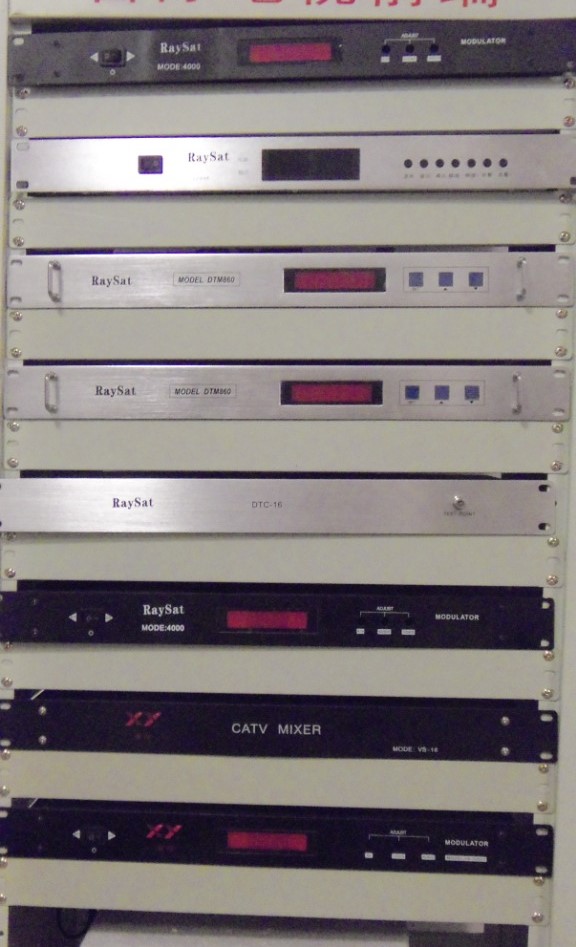

3．调制器是将视频信号、音频信号经过中频信号处理转变为射频信号的设备，对整个系统信号质量的好坏关系极大。现在市场上的调制器质量档次差别很大，同档次又有两种：一种是固定频道邻频调制器，另一种是捷变型邻频调器，固定频道调制器稳定性较好一些，但是频道不可更改，捷变型邻频调器比则同档次固定频道调制器价格稍高，可在48MHz—870MHz内频道连续可调，但在一个系统中不能大量使用，否则信号处理部分难以调试到最佳状态，本系统中灵活选用美国KVH公司生产的捷变型邻频调制器相结合的方式，拟KVH-RVA-4U专业级捷变频道调制器，这样即能保证信号的正常调试又不失灵活性，又能节省资金。

4．混合器选用KVH-16X无源十六路频道混合器，工作频率范围为5-1000MHz，具有高各稳定、低驻波、抵插损、高隔离度，还具有良好的扩容性。



第五章、系统节目设计部分(初步设定境外节目为6套节目)

1.有线电视节目

具体节目表见当地电视节目表

2.卫星节目配置 60 套

3个卫星系统中选择60套节目

3.自办节目配置   套



自办节目信号一般由DVD机、录像机、摄像机等设备提供信号源，经调制混合后混入系统。此设备由酒店自购买，本方案中不提供，仅在系统中做好预置频道。



第六章、系统工程施工



2．工程施工原则

施工人员熟悉施工图纸及有关资料，包括工程特点、施工方案、工艺要求、施工质量标准。

设备、仪器、机具、辅材、工具和机械等满足连续施工和阶段施工的要求。

系统的工程施工前应对现场情况进行检查，符合条件方可施工。

2．设备安装

在设备安装前按要求进行检查，将设备逐个进行检测和粗调，发现无任何故障后，方可安装。



质量保障、售后服务及培训



1．产品质量及功能保障

该工程项目内所建议选用的产品均获认证，产品质量符合国家和国际标准，功能具先进性、适用性、可靠性和稳定性。

2．售后服务

对整个系统实行一年内免费维护和保修;

三年内属人为因素问题造成的器材损坏，只收取元器件成本费；

系统出现故障，我公司保证在48小时内进行处理;

3． 技术培训

工程施工完毕后，我公司安排一名工程师对工程甲方技术及操作人员（人员数量及名单由甲方确定）针对系统的操作使用、日常维护及简单故障排除，免费进行培训。保证参加培训人员均能对整个系统有全面的了解，并熟练掌握设备的操作和日常维护。

培训内容：

电视机房系统的组成和原理

系统各种器材的安装和使用方法及系统维护

   工程案例：预计酒店安装有线电视节目60套.我们对此工程的安装方案做成前端系统机房供所有电视同时收看报价如下:

　

2.宙际方案报价：

序号	名称	规格型号	单位	数量	单价（元）	金额（元）
2	卫星接收天线	宙际 2.4米	套	2
4	卫星馈源极化	宙际 C	套	2
5	机柜	宙际	台	8
6	卫星调制解调器	宙际3000M	台	60
7	接收机	宙际2000	台	50
	机顶盒	有线电视	台	10
10	混合器	宙际1601	台	5
11	同轴电缆	75-7	米	300
12	放大器	宙际	台	2
13	附件	接插件避雷	批	1
14	天线基础安装	2米	套	2
15	天线室外调试	垂直、水平	套	4
16	天线室内调试	前端	套	60
17	分配传输系统	860M	套	1
18	小计
19	税金	增值税发票
20	工程总价

宙际方案安装前提:贵公司提供机房,及有线电视线路。

说明：可以使用3568加密接收机接收卫星代替，这样就是全部卫星接收，免去机顶盒费用，也不需要有线电视线路制约，全部为酒店直接接收卫星，直接接收卫星这种方案是目前各大酒店运行的方案。

        KVH电视前端报价：

序号	名称	规格型号	单位	数量	单价（元）	金额（元）
2	卫星接收天线	KVH 3米	套	2
3	卫星接收天线	KVH 1.2米	套	1
4	卫星馈源极化	嘉顿C，ku	套	2
5	机柜	宙际豪华版	台	2
6	卫星调制解调器	KVH	台	15
7	境外平台接收机	BBC含一年费	台	1
8	境外平台接收机	MBC,KES,EBS,SBS	台	5
9	境外平台接收机	NHK BS	台	2
10	混合器	KVH	台	1
11	同轴电缆	75-7	米	200
12	放大器	飞利浦	台	3
13	附件	接插件避雷	批	1
14	天线基础安装	2米	套	3
15	天线室外调试	垂直、水平	套	3
16	天线室内调试	前端	套	8
17	分配传输系统	860M	套	1
18	小计
19	税金
20	工程总价

　

加密节目年费报价：

序号	名称	规格型号	单位	数量	单价（元）	金额（元）
1	美国有线电视新闻	CNN	套	1
2	家庭影院亚洲频道	HBO	套	1
3	日本广播协会收费娱乐电视	NHK	套	1
4	美国全国广播公司亚太财经频道	CNBC	台	1
5	凤凰卫视电影台	PNOX	台	1
6	美国国家地理野生高清频道	G	台	1
7	澳大利亚ABC亚洲频道	ABC	台	1
8	英国广播世界频道	BBC	台	1
9	新加坡亚洲新闻		台	1
10	凤凰卫视资讯台		台	1

预计工程总价：xxxxx元+安装费xxxx元

安装前提:贵公司提供机房,及有线电视线路。
